Yo, was geht euch allen! Ich bin ein Lieferant von gestapelten Kühlern, die vollständig aus Aluminium bestehen, und heute möchte ich darüber sprechen, wie sich das Design dieser Kühler auf ihre Leistung auswirkt.
Beginnen wir mit den Grundlagen. Der gestapelte Vollaluminiumkühler ist ein ziemlich cooles Stück Technik. Aluminium ist ein großartiges Material für Heizkörper, da es leicht ist, eine gute Wärmeleitfähigkeit aufweist und korrosionsbeständig ist. Aber das Design des Heizkörpers entscheidet darüber, ob er wirklich glänzt oder nicht.
Flossendesign
Einer der wichtigsten Aspekte eines Vollaluminium-Stapelkühlerdesigns ist das Lamellendesign. Rippen spielen eine entscheidende Rolle bei der Vergrößerung der Oberfläche des Kühlers. Je größer die Oberfläche, desto mehr Wärme kann vom Heizkörper an die Umgebungsluft übertragen werden.
Stellen Sie sich das so vor: Wenn Sie ein flaches Stück Aluminium haben, kann es Wärme nur von seinen beiden Seiten übertragen. Wenn Sie jedoch Rippen hinzufügen, schaffen Sie im Wesentlichen eine Reihe zusätzlicher Oberflächen, auf denen die Wärme entweichen kann. Es gibt verschiedene Arten von Flossendesigns. Manche sind gerade, manche wellenförmig und manche sogar geschlitzt.
Gerade Flossen sind am einfachsten. Sie sind einfach herzustellen und bieten eine ordentliche Oberfläche. Andererseits können gewellte Rippen den Luftstrom stören und so die Effizienz der Wärmeübertragung erhöhen. Die Wellen erzeugen Turbulenzen in der Luft, wodurch sich heiße und kalte Luft besser vermischen. Und Lamellenlamellen haben kleine Schlitze, die auch die Wärmeübertragung verbessern, indem sie einen effizienteren Luftstrom ermöglichen.
Wenn Sie an fin-basierten Lösungen interessiert sind, schauen Sie sich unsere anKühlkörper mit Aluminiumrippen. Es ist ein großartiges Beispiel dafür, wie gut gestaltete Lamellen die Leistung eines Kühlers verbessern können.
Rohrdesign
Die Rohre in einem gestapelten Vollaluminiumkühler sind wie die Leitungen für das Kühlmittel. Das Design dieser Röhren kann einen großen Einfluss darauf haben, wie gut der Kühler funktioniert.
Der Durchmesser der Rohre ist wichtig. Wenn die Rohre zu klein sind, kann der Kühlmittelfluss eingeschränkt sein, was dazu führt, dass der Kühler die Wärme nicht so effektiv übertragen kann. Wenn die Rohre hingegen zu groß sind, bleibt das Kühlmittel möglicherweise nicht lange genug mit den Rohrwänden in Kontakt, um die gesamte Wärme zu übertragen.
Auch die Form der Rohre spielt eine Rolle. Einige Heizkörper verwenden runde Rohre, während andere ovale oder flache Rohre verwenden. Flachrohre beispielsweise haben eine größere Kontaktfläche zu den Rippen, was die Wärmeübertragung verbessern kann.
Ein weiterer wichtiger Faktor ist der Rohrabstand, also der Abstand zwischen den Rohren. Ein kleinerer Rohrabstand bedeutet, dass mehr Rohre in den Kühler gepackt werden können, wodurch die gesamte Wärmeübertragungsfläche vergrößert wird. Ist die Steigung jedoch zu klein, kann es auch zu Problemen mit der Luftströmung kommen.
Stapeldesign
Auch die Art und Weise, wie der Heizkörper gestapelt ist, ist ein wichtiges Designelement. Bei einem gestapelten Vollaluminiumkühler sind die Rohre und Lamellen übereinander gestapelt. Die Anzahl der Schichten im Stapel kann die Leistung beeinflussen.
Mehr Schichten bedeuten im Allgemeinen eine größere Oberfläche für die Wärmeübertragung. Aber es gibt einen Kompromiss. Wenn Sie weitere Schichten hinzufügen, kann der Luftstrom durch den Kühler eingeschränkter werden. Dies liegt daran, dass die Luft durch mehr Rippen und Rohre strömen muss, was sie verlangsamen kann.
Daher ist es entscheidend, die richtige Balance zu finden. Sie möchten genügend Schichten, um die Wärmeübertragung zu maximieren, aber nicht so viele, dass der Luftstrom stark eingeschränkt wird.
Kühlmittelflussdesign
Die Gestaltung des Kühlmittelströmungswegs innerhalb des Kühlers ist äußerst wichtig. Ein gut gestalteter Strömungsweg sorgt dafür, dass das Kühlmittel gleichmäßig im Kühler verteilt wird.
Einige Kühler verwenden ein Single-Pass-Design, bei dem das Kühlmittel in einer Richtung durch den Kühler fließt. Andere verwenden ein Multi-Pass-Design, bei dem das Kühlmittel mehrere Durchgänge durch den Kühler durchläuft.
Ein Design mit mehreren Durchgängen kann bei der Wärmeübertragung effektiver sein, da das Kühlmittel mehr Möglichkeiten hat, Wärme mit den Rippen und Rohren auszutauschen. Allerdings kann es auch zu einem höheren Druckabfall im System kommen, wodurch die Pumpe stärker arbeiten muss.
Auswirkungen auf die Leistung
Alle diese Designelemente wirken sich zusammen auf die Leistung des Vollaluminium-Stapelkühlers aus. Ein gut konstruierter Kühler verfügt über eine hohe Wärmeübertragungseffizienz, was bedeutet, dass er das Kühlmittel schnell und effektiv kühlen kann.
Außerdem ist der Druckabfall gering, was bedeutet, dass die Pumpe nicht so stark arbeiten muss, um das Kühlmittel umzuwälzen. Dadurch kann Energie gespart und der Verschleiß der Pumpe verringert werden.
Andererseits kann ein schlecht konstruierter Kühler eine geringe Wärmeübertragungseffizienz haben, was bedeutet, dass er das Kühlmittel nicht so gut kühlen kann. Außerdem kann es zu einem hohen Druckabfall kommen, der zu Problemen mit der Kühlmittelzirkulation führen kann.
Anwendungen in der realen Welt
In realen Anwendungen kann die Leistung eines Vollaluminium-Stapelkühlers einen großen Unterschied machen. Beispielsweise kann in Automobilanwendungen ein Hochleistungskühler dazu beitragen, den Motor kühl zu halten, was die Effizienz und Langlebigkeit des Motors verbessern kann.
In industriellen Anwendungen kann ein gut konzipierter Kühler zur Kühlung elektronischer Komponenten wie Server oder Netzteile eingesetzt werden. Dies kann eine Überhitzung verhindern und den zuverlässigen Betrieb des Geräts gewährleisten.

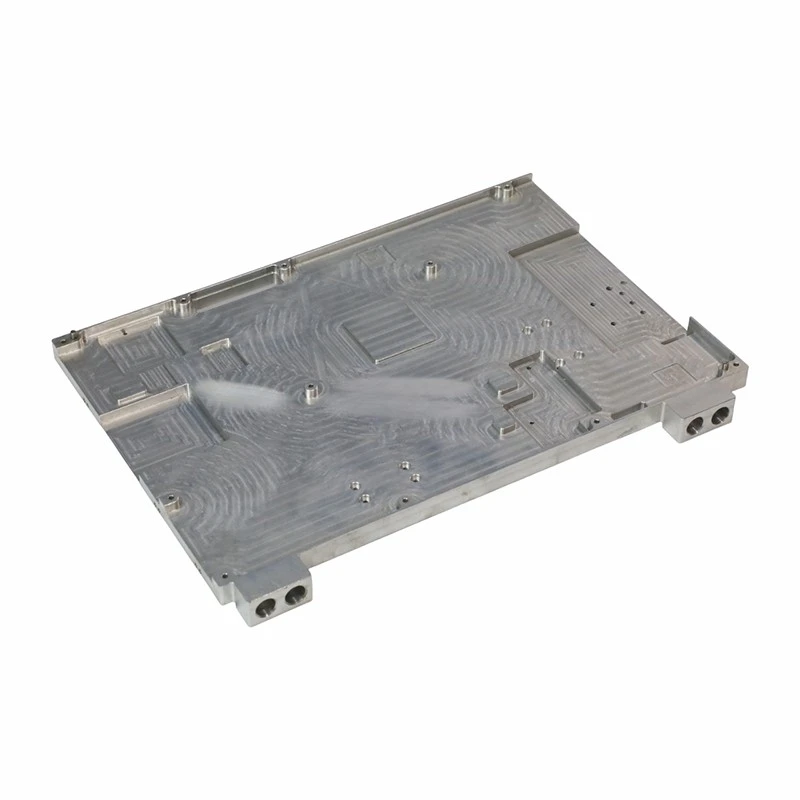

Wenn Sie einen Heizkörper für eine bestimmte Anwendung suchen, haben wir auch Produkte wie denSteuerbare Power-Wasserkühlplatteund dieLuftgekühlter Lasermodul-Kühlkörper. Diese sind so konzipiert, dass sie den spezifischen Kühlanforderungen verschiedener Branchen gerecht werden.
Abschluss
Wie Sie sehen, hat das Design eines Vollaluminium-Mehrschichtkühlers einen großen Einfluss auf seine Leistung. Vom Lamellendesign bis zum Kühlmittelflussdesign ist jeder Aspekt wichtig.
Wenn Sie auf der Suche nach einem Vollaluminium-Stapelheizkörper sind, sollten Sie diese Designelemente unbedingt berücksichtigen. Und wenn Sie Fragen haben oder Ihren spezifischen Kühlbedarf besprechen möchten, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, den besten Kühler für Ihre Anwendung zu finden. Lassen Sie uns darüber sprechen, wie wir zusammenarbeiten können, um Ihre Kühlanforderungen zu erfüllen.
Referenzen
- Incropera, FP, & DeWitt, DP (2002). Grundlagen der Wärme- und Stoffübertragung. Wiley.
- Bergman, TL, Lavine, AS, Incropera, FP und DeWitt, DP (2011). Einführung in die Wärmeübertragung. Wiley.
